Prawidłowe łączenie prętów zbrojeniowych w fundamentach to jeden z tych etapów budowy, który często bywa niedoceniany, a ma absolutnie kluczowe znaczenie dla bezpieczeństwa i trwałości całej konstrukcji domu. Jako doświadczony praktyk, zawsze podkreślam, że błędy popełnione na tym etapie mogą mieć katastrofalne skutki, prowadząc do osłabienia fundamentów i w konsekwencji problemów z całym budynkiem. W tym artykule podzielę się moją wiedzą i praktycznymi wskazówkami, które pomogą Państwu zrozumieć i zweryfikować poprawność wykonania zbrojenia, zgodnie z obowiązującymi normami i sztuką budowlaną.
Prawidłowe łączenie prętów zbrojeniowych w fundamentach klucz do trwałości i bezpieczeństwa konstrukcji
- Podstawową metodą łączenia prętów zbrojeniowych w fundamentach jest połączenie "na zakład", regulowane normą PN-EN 1992-1-1 (Eurokod 2).
- Długość zakładu zależy od średnicy pręta, klasy stali i betonu, a minimalna to zazwyczaj 40-50-krotność średnicy pręta (np. ok. 60 cm dla fi 12 mm).
- Połączeń nie należy wykonywać w miejscach maksymalnego wytężenia konstrukcji, takich jak narożniki czy środek rozpiętości ław fundamentowych.
- Pręty na długości zakładu muszą być solidnie związane drutem wiązałkowym, aby zapobiec ich przesunięciom podczas betonowania.
- Najczęstsze błędy to zbyt krótki zakład, niewłaściwa lokalizacja połączeń, brak wiązań oraz pomijanie wytycznych z projektu konstrukcyjnego.
- W narożnikach fundamentów stosuje się specjalne kotwienie prętów, np. w kształcie litery "L", dla zapewnienia ciągłości zbrojenia.
Rola zbrojenia w betonie krótkie przypomnienie
Beton, choć charakteryzuje się wysoką wytrzymałością na ściskanie, jest materiałem słabym na rozciąganie. I tu właśnie wkracza zbrojenie. Pręty stalowe, zatopione w betonie, przejmują siły rozciągające, które powstają w konstrukcji pod wpływem obciążeń w przypadku fundamentów są to przede wszystkim obciążenia od ścian, stropów i dachu. Zbrojenie sprawia, że beton staje się materiałem kompozytowym, zdolnym do przenoszenia zarówno ściskania, jak i rozciągania, co jest absolutnie niezbędne dla stabilności i bezpieczeństwa całego budynku.
Czym grozi niepoprawne połączenie prętów? Skutki błędów wykonawczych
Nieprawidłowe połączenie prętów zbrojeniowych to jeden z najbardziej krytycznych błędów, jakie mogą się zdarzyć na budowie. Jeśli pręty nie są połączone w sposób zapewniający ciągłość przenoszenia sił, w miejscu połączenia może dojść do ich rozdzielenia pod obciążeniem. To z kolei prowadzi do lokalnego osłabienia konstrukcji, a w skrajnych przypadkach do pęknięć, zarysowań, a nawet awarii fundamentu. W mojej praktyce widziałem, jak takie błędy skutkowały kosztownymi naprawami, a czasami nawet koniecznością wzmacniania całej konstrukcji. Zawsze powtarzam, że fundament to podstawa jeśli on jest słaby, cały dom będzie miał problemy.
Kluczowa zasada: łączenie prętów "na zakład" co to dokładnie znaczy?
Definicja i cel tworzenia zakładu w zbrojeniu fundamentów

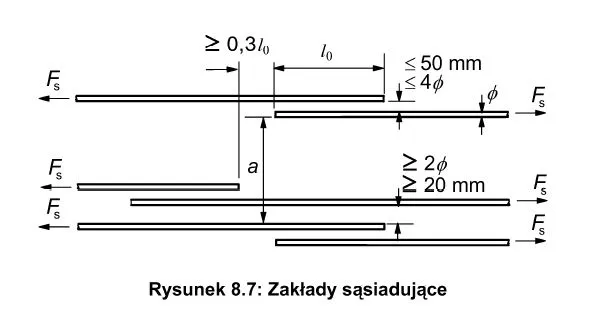

Połączenie "na zakład" to najpowszechniejsza i zarazem najbardziej podstawowa metoda łączenia prętów zbrojeniowych, zwłaszcza w budownictwie jednorodzinnym. Polega ona na ułożeniu dwóch prętów równolegle obok siebie, tak aby zachodziły na siebie na określonej długości. Głównym celem tej metody jest zapewnienie, że siły rozciągające, które działają na jeden pręt, zostaną skutecznie przekazane na drugi pręt poprzez przyczepność betonu. Dzięki temu zbrojenie działa jak jeden, ciągły element, a nie jako zbiór krótkich, niezależnych odcinków.
Gdzie w ławie fundamentowej można, a gdzie absolutnie nie wolno wykonywać połączeń?
Lokalizacja połączeń jest równie ważna jak ich długość. Wbrew pozorom, nie można łączyć prętów w dowolnym miejscu. Jako inżynier zawsze zwracam uwagę na te zasady:
- Narożniki fundamentów: To miejsca, gdzie występują największe naprężenia i zginanie. Łączenie prętów na zakład w narożnikach jest błędem i może prowadzić do osłabienia kluczowego punktu konstrukcji.
- Środek rozpiętości ław fundamentowych: W przypadku ław, które pracują jak belki, środek rozpiętości to strefa największych momentów zginających. Unikamy tam łączenia prętów głównych, zwłaszcza tych w dolnej strefie.
- Miejsca maksymalnego wytężenia: Ogólnie rzecz biorąc, należy unikać łączenia prętów w strefach, gdzie konstrukcja jest najbardziej obciążona i występują największe siły wewnętrzne. Projektant konstrukcji zawsze to uwzględnia.
Zawsze należy dążyć do tego, aby połączenia były wykonywane w miejscach, gdzie naprężenia w zbrojeniu są najmniejsze. To zapewnia maksymalne bezpieczeństwo i efektywność konstrukcji.
Zasada mijanki dlaczego nie należy łączyć wszystkich prętów w jednym miejscu?
Zasada "mijanki" to nic innego jak rozłożenie połączeń na zakład w różnych przekrojach konstrukcji. Oznacza to, że nie powinniśmy łączyć wszystkich prętów zbrojeniowych w jednym, tym samym miejscu. Norma PN-EN 1992-1-1 (Eurokod 2) jasno określa, że w jednym przekroju nie powinno się łączyć więcej niż 50% wszystkich prętów zbrojeniowych. Dlaczego to takie ważne? Gdybyśmy połączyli wszystkie pręty w jednym miejscu, stworzylibyśmy tam strefę osłabienia. Rozłożenie połączeń wzdłuż długości ławy fundamentowej gwarantuje, że w każdym przekroju zawsze będzie wystarczająca ilość ciągłego zbrojenia, zdolnego do przenoszenia obciążeń. To klucz do zachowania ciągłości i wytrzymałości całej konstrukcji.
Jak obliczyć wymaganą długość zakładu? Poznaj konkrety z normy Eurokod 2
Od czego zależy długość zakładu? Kluczowe czynniki: średnica pręta, klasa betonu i stali
Długość zakładu (oznaczana jako ls) nie jest wartością stałą. Jest to parametr, który musimy precyzyjnie określić, a jego wartość zależy od wielu czynników, ściśle regulowanych przez normę PN-EN 1992-1-1 (Eurokod 2). Oto najważniejsze z nich:
- Średnica łączonych prętów: Im większa średnica pręta, tym dłuższy musi być zakład. Większy pręt przenosi większe siły, więc potrzebuje dłuższej strefy zakotwienia w betonie.
- Klasa stali zbrojeniowej: Różne klasy stali (np. B500SP, dawniej A-IIIN) mają różne właściwości wytrzymałościowe. Stal o wyższej wytrzymałości wymaga zazwyczaj dłuższego zakładu.
- Klasa betonu: Wytrzymałość betonu (np. C20/25, C25/30) ma bezpośredni wpływ na przyczepność pręta. Beton wyższej klasy zapewnia lepszą przyczepność, co może pozwolić na nieco krótszy zakład, choć zawsze musimy trzymać się projektu.
- Przyczepność prętów: Pręty żebrowane mają znacznie lepszą przyczepność do betonu niż pręty gładkie, dlatego w praktyce stosuje się niemal wyłącznie pręty żebrowane.
- Warunki betonowania: Położenie prętów (np. w górnej czy dolnej części przekroju) oraz sposób zagęszczania betonu również wpływają na efektywność przyczepności.
Wszystkie te czynniki są brane pod uwagę przez projektanta konstrukcji, który na ich podstawie oblicza precyzyjną, wymaganą długość zakładu.
Praktyczna "ściągawka": typowe długości zakładów dla najpopularniejszych prętów (fi 12, fi 16)
Chociaż zawsze należy kierować się projektem, w praktyce budowlanej przyjęło się, że minimalna długość zakładu wynosi zazwyczaj 40-50-krotność średnicy pręta. To taka "żelazna zasada", którą warto zapamiętać. Poniżej przedstawiam typowe długości zakładów dla najczęściej stosowanych średnic prętów w fundamentach domów jednorodzinnych:
| Średnica pręta | Typowa długość zakładu |
|---|---|
| fi 12 mm | ok. 60 cm |
| fi 16 mm | ok. 80 cm |
Pamiętajcie jednak, że są to wartości orientacyjne. Ostateczną i wiążącą długość zawsze znajdziecie w projekcie konstrukcyjnym!
Dlaczego zawsze należy trzymać się wytycznych z projektu konstrukcyjnego?
To jest punkt, który muszę podkreślić z całą mocą. Długości zakładów, lokalizacje połączeń i typy zbrojenia nie są przypadkowe. Są one wynikiem skomplikowanych obliczeń statycznych, wykonanych przez uprawnionego projektanta konstrukcji. Projektant bierze pod uwagę wszystkie obciążenia, właściwości materiałów i specyfikę danego budynku. Odstępstwa od projektu, nawet te pozornie niewielkie, mogą mieć poważne konsekwencje. Projekt konstrukcyjny to Biblia budowy należy go przestrzegać bezwzględnie, a wszelkie zmiany konsultować z autorem projektu.
Narzędzia i materiały w praktyce: jak i czym wiązać zbrojenie?
Drut wiązałkowy jaki wybrać i jak go używać?
Drut wiązałkowy to prosty, ale absolutnie niezbędny element podczas montażu zbrojenia. Jego zadaniem nie jest przenoszenie sił, lecz stabilizacja prętów zbrojeniowych. Dzięki niemu pręty utrzymują swoje położenie i rozstaw podczas betonowania, co jest kluczowe dla zachowania odpowiedniej otuliny betonowej i prawidłowego działania zbrojenia. Zazwyczaj stosuje się miękki drut wiązałkowy o średnicy 1,2-1,6 mm. Ważne, aby był on odpowiednio elastyczny, co ułatwia wiązanie, ale jednocześnie wystarczająco mocny, by utrzymać pręty na miejscu.Techniki wiązania zbrojenia: tradycyjne cęgi kontra nowoczesne wiązarki automatyczne
Wiązanie zbrojenia to praca mozolna, ale dziś mamy do wyboru dwie główne metody:
- Tradycyjne cęgi (obcęgi): To klasyczne narzędzie, które każdy zbrojarz zna i ceni. Wymaga wprawy i siły, ale pozwala na precyzyjne i solidne wiązanie. Jest to metoda ekonomiczna i niezawodna, idealna do mniejszych projektów lub tam, gdzie liczy się każdy grosz.
- Nowoczesne wiązarki automatyczne: To prawdziwa rewolucja na większych budowach. Wiązarki automatyczne, zasilane akumulatorowo, wykonują wiązanie w ułamku sekundy. Znacząco przyspieszają pracę i zmniejszają zmęczenie pracowników. Ich wadą jest wyższy koszt zakupu i serwisu, dlatego w budownictwie jednorodzinnym są rzadziej spotykane, choć coraz popularniejsze.
Niezależnie od wybranej metody, najważniejsze jest, aby wiązanie było mocne i stabilne, zapobiegające przesunięciom prętów.
Jak gęsto należy umieszczać wiązania na długości zakładu?
Na długości zakładu pręty muszą być związane ze sobą szczególnie starannie. Moja zasada jest taka, aby wiązania umieszczać co 20-30 cm. Zawsze zalecam, aby na każdym zakładzie znalazły się co najmniej 3-4 wiązania. To minimalna liczba, która zapewni, że pręty nie rozsuną się podczas wibrowania betonu. Niedostateczna liczba wiązań to częsty błąd, który może skutkować utratą efektywności zakładu i osłabieniem konstrukcji.
Alternatywne metody łączenia zbrojenia kiedy zakład to za mało?
Złączki mechaniczne (skręcane) profesjonalne rozwiązanie dla wymagających konstrukcji
W niektórych sytuacjach, zwłaszcza w dużych konstrukcjach inżynierskich, połączenie na zakład może być niewystarczające lub niemożliwe do wykonania. Wtedy z pomocą przychodzą złączki mechaniczne (skręcane). Są to specjalne elementy, które pozwalają na połączenie prętów "na styk", bez konieczności tworzenia zakładu. Zapewniają one pełną ciągłość zbrojenia i są bardzo wytrzymałe. Stosuje się je głównie przy dużych średnicach prętów (powyżej 32 mm) lub w miejscach, gdzie przestrzeń jest ograniczona. W budownictwie jednorodzinnym są rzadkością ze względu na wysokie koszty i specjalistyczne wymagania montażowe.
Spawanie prętów zbrojeniowych czy to dobra metoda w fundamentach?
Spawanie prętów zbrojeniowych to kolejna alternatywna metoda, jednak w fundamentach domów jednorodzinnych jest ona bardzo rzadko stosowana i zazwyczaj niewskazana. Dlaczego? Przede wszystkim spawanie zmienia właściwości mechaniczne stali. Wysoka temperatura może osłabić pręt w miejscu spawu, a także wpłynąć na jego plastyczność. Ponadto, spawanie wymaga specjalistycznego sprzętu, wykwalifikowanego spawacza i ścisłej kontroli jakości, co generuje dodatkowe koszty i komplikacje. W większości przypadków połączenie na zakład jest wystarczające, bezpieczniejsze i bardziej ekonomiczne dla tego typu konstrukcji.

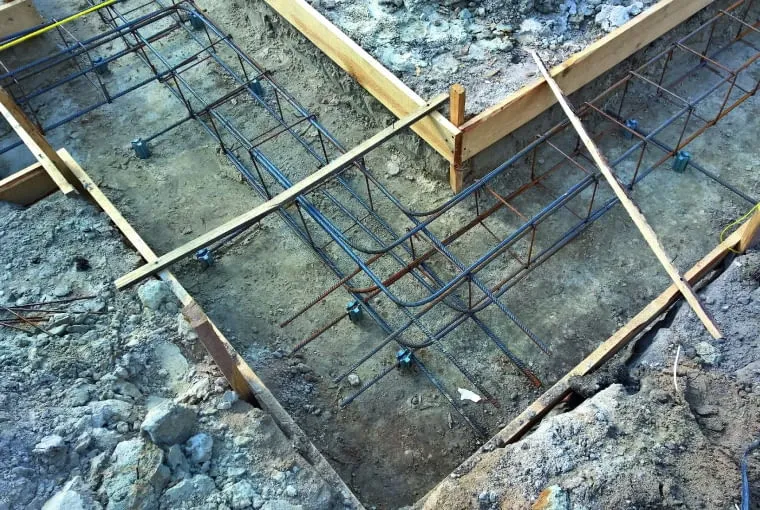

Najczęstsze błędy przy łączeniu zbrojenia i jak ich uniknąć checklista dla inwestora
Błąd #1: Zbyt krótki zakład jak go zweryfikować na budowie?
To chyba najczęściej spotykany błąd i zarazem jeden z najbardziej niebezpiecznych. Zbyt krótki zakład oznacza, że pręty nie mają wystarczającej długości, aby skutecznie przekazać siły do betonu. W efekcie, pod obciążeniem, mogą się "wyciągnąć" z betonu, prowadząc do zarysowań i pęknięć. Jako inwestor, możesz to łatwo zweryfikować: weź miarkę, sprawdź średnicę pręta i porównaj z długością zakładu podaną w projekcie lub z orientacyjną zasadą 40-50-krotności średnicy. Jeśli widzisz, że zakład jest wyraźnie za krótki, natychmiast zgłoś to kierownikowi budowy.
Błąd #2: Niewłaściwa lokalizacja połączeń
Jak już wspomniałem, łączenie prętów w miejscach maksymalnego wytężenia, takich jak narożniki czy środek rozpiętości ławy, jest błędem. To osłabia konstrukcję tam, gdzie jest ona najbardziej obciążona. Zawsze sprawdzaj, czy zbrojarze przestrzegają wytycznych z projektu dotyczących lokalizacji połączeń. Jeśli widzisz zakład w narożniku, to jest to sygnał alarmowy.
Błąd #3: Brak lub niedbałe wiązanie prętów drutem
Brak wiązań lub ich niedbałe wykonanie to błąd, który może wydawać się drobny, ale ma poważne konsekwencje. Niewiązane pręty mogą się przesunąć podczas betonowania, zwłaszcza pod wpływem wibracji. To prowadzi do utraty odpowiedniej otuliny betonowej, a także do tego, że pręty nie znajdą się w zaplanowanym miejscu, co zmniejszy efektywność zbrojenia. Zawsze upewnij się, że pręty na zakładzie są solidnie związane co 20-30 cm.
Błąd #4: Brak odpowiedniej otuliny betonowej dla połączonych prętów
Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe i chroni je przed korozją. Dla połączonych prętów, zwłaszcza w fundamentach, jej odpowiednia grubość jest kluczowa. Jeśli otulina jest zbyt mała lub jej w ogóle brakuje, wilgoć i agresywne substancje z gruntu mogą dotrzeć do stali, powodując jej rdzewienie. Zardzewiałe zbrojenie traci swoje właściwości wytrzymałościowe, co prowadzi do osłabienia fundamentu. Użycie plastikowych podkładek dystansowych jest obowiązkowe i należy je kontrolować.
Przypadki szczególne: jak prawidłowo połączyć zbrojenie w narożnikach fundamentów?
Kotwienie prętów w narożnikach rola prętów "L"

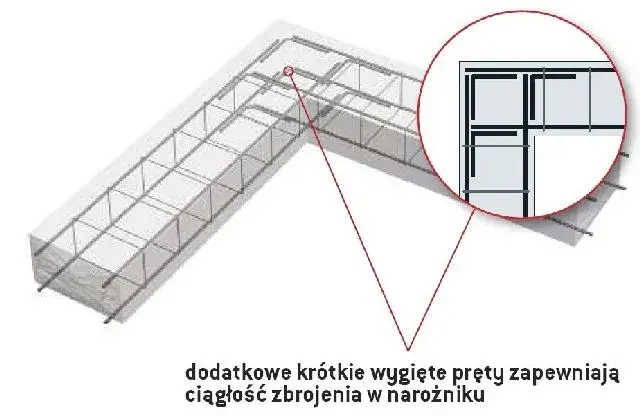

Narożniki fundamentów to miejsca, gdzie siły działają w wielu kierunkach. Zamiast łączyć pręty na zakład, w narożnikach stosuje się specjalne kotwienie. Najczęściej są to pręty odgięte w kształcie litery "L", które wchodzą w obie prostopadłe ściany fundamentu. Zapewniają one ciągłość zbrojenia i prawidłowe przenoszenie sił rozciągających i ściskających, które występują w narożu. Czasem stosuje się również dodatkowe pręty kątowe, które wzmacniają te krytyczne punkty. To rozwiązanie jest znacznie bardziej skuteczne i bezpieczne niż próba wykonania zakładu w narożniku.
